Электрическое подключение газового котла
Современные газовые котлы бывают с двумя вариантами подключения к электросети – кабель с вилкой для подключения в розетку и трехжильный заизолированный кабель. Какой бы вариант Вам не попался, в любом случае следует придерживаться такого правила: подключение газового котла производится через индивидуальный автомат защиты непосредственно к щитку и обязательно необходимо позаботиться о заземлении. Также желательно использовать стабилизаторы напряжения или резервные источники питания на случай отключения электроэнергии.
Автомат отключения устанавливается неподалеку от котла, чтобы его можно было легко и быстро отключить. Даже если у котла есть свой кабель с вилкой, следует для него выполнить персональную розетку, к которой идет питание через автомат защиты.
Заземлять котел на трубу газопровода или отопления нельзя. Для обеспечения качественного заземления необходимо оборудовать либо контур заземления, либо точечное заземление. Для последнего в продаже есть готовые универсальные комплекты модульного заземления (ZZ-000-015), монтаж которых займет участок 0,5х0,5 м в подвале дома, подполе или на улице рядом с домом. Сопротивление заземляющего контура для котла отопления должно быть не более 10 Ом. В разных источниках Вы можете встретить другие цифры, но газовые службы требуют именно таких показателей – не более 10 Ом. Это необходимо для подстраховки и связано с тем, что столбы электропередач воздушных линий большей частью не имеют повторного заземления.
Подключение газового котла к дымоходу
Газовые котлы бывают разные – одним необходим обычный дымоход, другим – коаксиальный, а третьим (парапетные котлы) – вообще не нужен. Поэтому ознакомьтесь с инструкцией к Вашему котлу. Более того, чаще всего в комплекте с газовым котлом уже имеется дымоход, его необходимо только правильно смонтировать.
Правило первое – диаметр дымохода котла должен быть равен или больше диаметра выходного патрубка в котле.
Чаще всего диаметр дымохода зависит от мощности:
- до 24 кВт – 120 мм.
- 30 кВт – 130 мм.
- 40 кВт – 170 мм.
- 60 кВт – 190 мм.
- 80 кВт – 220 мм.
- 100 кВт – 230 мм.
Обычные дымоходы выводятся вверх, выше конька дома на 0,5 м. Они могут быть устроены как внутри стены дома, так и внутри самого дома или за его стеной. Допускается не более трех изгибов на трубе. Первый участок трубы, соединяющий котел с основным дымоходом, должен быть не более 25 см. В трубе обязательно должно быть закрывающееся отверстие для ревизионной чистки. Для котлов с обычными дымоходами и открытой камерой сгорания требуется большой приток воздуха, его можно обеспечить либо открытой форточкой, либо отдельной приточной трубой.
Правило второе – дымоход должен быть выполнен из кровельной жести или другого материала, стойкого к кислотам. То же самое касается и коротких участков, поворотных колен и прочего. Нельзя подсоединять котел к основному дымоходу гофрой, нельзя использовать кирпичный дымоход. В результате сгорания газа образуется пар, насыщенный серной и другими кислотами, в процессе конденсации кислоты выпадают в осадок и разъедают стенки дымохода.

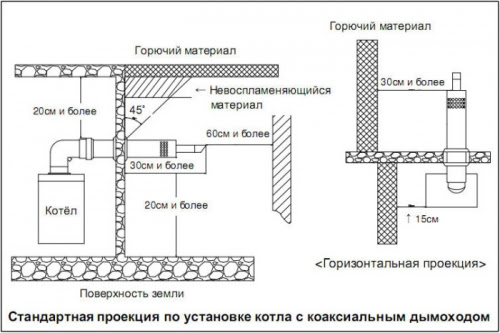

Правило третье – коаксиальный дымоход монтируется горизонтально и выводится непосредственно в стену. Такой тип дымохода представляет собой трубу в трубе. По внутренней трубе отводятся пары от котла, а по внешней поступает воздух в камеру сгорания. Это позволяет нагреть воздух и увеличить КПД котла.
Коаксиальный дымоход должен отходить от стены дома минимум на 0,5 м. Если котел обычный, то труба дымоходная должна иметь легкий уклон в сторону улицы. Если котел конденсационный, то уклон должен быть в сторону котла – тогда конденсат будет стекать в специальную трубку – сифон, которую необходимо отвести в канализацию. Обычно в конденсационных котлах все расписано в инструкции. Максимальная длина коаксиального дымохода 3 – 5 м, чем больше поворотов или изгибов, тем допустимая длина меньше.
Правило четвертое – парапетный газовый котел устанавливается строго по схеме возле наружной стены. Коаксиальный дефлектор чаще всего расположен сзади котла, а не сверху.
В комплекте с газовым котлом обычно идут все необходимые декоративные накладки на стену, хомуты и другие элементы.
Подключение бойлера к газовому котлу
Как уже писалось выше, бойлер подключается к газовому котлу для обеспечения ГВС. Подключать можно как к одноконтурному котлу, так и двухконтурному. Схем подключения несколько и предложенные ниже являются лишь самыми распространенными.
Подключение бойлера через трехходовой клапан
Данная схема уже была описана выше. Трехходовой клапан устанавливается на подающей магистрали отопления, от него идет труба до самого бойлера косвенного нагрева, где присоединяется к патрубку с помощью «американки». Труба с остывшим теплоносителем из бойлера врезается в магистраль с «обраткой» отопления. Для удобства использования бойлера отводящую трубу также необходимо соединить с патрубком «американкой».
Если группа безопасности, насос и расширительный бак находятся непосредственно в котле, как например, в настенных котлах, то управление трехходовым клапаном осуществляется самим котлом, к которому идет сигнал от термостата бойлера (необходимо подключить).
Если котел напольный, то можно подключить термостат непосредственно к трехходовому клапану, тогда управление будет происходить напрямую.
Подключение бойлера через дополнительный насос
Данная схема подключения также предполагает приоритет ГВС. В ней используются два насоса: один для системы отопления, другой – для контура бойлера.
На бойлер устанавливается термостат, который подает сигнал о снижении температуры ГВС, насос отопления отключается и включается насос бойлера. После насосов в системе необходимо установить обратные клапаны, чтобы исключить возможность протекания паразитных потоков.
Подключение бойлера и контуров отопления через гидравлическую стрелку
Данная схема используется, если система имеет несколько контуров, например, 1 контур – радиаторного отопления, 2 – контур системы «теплый пол», 3 – контур бойлера для ГВС. Гидравлическая стрелка и распределительные коллекторы позволяют равномерно перераспределять теплоноситель между контурами. Более подробно схему работы гидравлической стрелки можно узнать из видео.
Помимо предложенных схем есть и другие – можно сделать контур ГВС циркулирующим по системе, чтобы из крана всегда текла горячая вода, и не приходилось спускать холодную воду с труб. Также можно использовать не просто бойлер косвенного нагрева, а бойлер со встроенным ТЭНом для донагрева горячей воды и многие другие хитрости, которые лучше уточнить у специалиста.
Подключение термостата к газовому котлу
Комнатный термостат подключается к газовому котлу для того, чтобы обеспечить более экономную работу. Устанавливается термостат в самой отдаленной комнате или таком месте, по которому Вы бы хотели ориентироваться, пора ли «поддать жару» или еще пока тепло. Данное устройство будет передавать автоматике котла информацию о том, что температура в помещении достигла нижней допустимой отметки, котел автоматически включится и будет нагревать теплоноситель до тех пор, пока термостат не сообщит, что максимальная температура достигнута.
Располагать термостат необходимо на внутренней стене дома, на 150 см выше от пола. На аппарат не должны воздействовать различные источники тепла, вибрации, сквозняки и солнечные лучи.
В современных котлах для подключения комнатного термостата предусмотрены специальные клеммы. Изначально контакты замкнуты, как бы подавая сигнал котлу, что необходимо греть теплоноситель. Поэтому данную замыкающую контакты перемычку необходимо снять. Затем подключить термостат к клеммам с помощью двухжильного кабеля 0,75 мм2.
Подключать газ к газовому котлу и выполнять запуск котла должна газовая служба, иначе придется платить внушительный штраф за самоуправство. Для справки уточним, что подводить газ необходимо стальной трубой или гофрированной трубой из нержавейки диаметром 8 – 9 мм, также использовать паранитовую прокладку и паклю для герметизации. Использовать резиновые шланги в металлической оплетке, ФУМ-ленту, сантехническую пасту и др. нельзя.
